탈출형 대피시설, 에스투아이 화재 피난구



제품개요

화재 피난구는 평상시 평면의 형태이며, 유사시에는 간단한 작동을 통해 피난구 형태로 펼쳐지는 다기능 제품입니다. 화재 피난구가 펼쳐진 후 발판에 위치한 개구부를 개방하여 아래층으로 대피하는 방식입니다. 기존 건물 내부에 설치되는 대피시설들과는 달리 건물의 외부에 설치되어 유독가스와 화염으로 인한 2차 피해로부터 보다 자유로운 대피시설이며, 건물의 내부공간을 전혀 차지하지 않아 공간창출의 효과가 있습니다. 화재 피난구는 실효성과 기술성을 인정받아 국토교통부로부터 아파트 대피공간 대체시설로 인정·고시 되었습니다.

제품특징

  • 1. 삼면이 막힌 형태로 대피 중 추락의 위험이 없습니다.
  • 2. 층수제한 없이 초고층에서도 사용 가능한 피난기구입니다.
  • 3. 다수의 인원이 동시다발적으로 대피할 수 있습니다.
  • 4. 노약자나 어린이도 별도의 장치 없이 스스로 신속하게 대피할 수 있습니다.
  • 5. 작동과 동시에 아래층과 안전관리실에 경보음이 발생하여 보안이 뛰어납니다.
  • 6. 다양한 타입으로 각 건물에 맞는 유동적인 적용이 가능합니다.
  • 7. 하향식 피난구는 반드시 설치해야하는 갑종방화문 설치 대상에서 제외되는 제품으로 내부공간의 활용도를 상승시킵니다.

제품규격

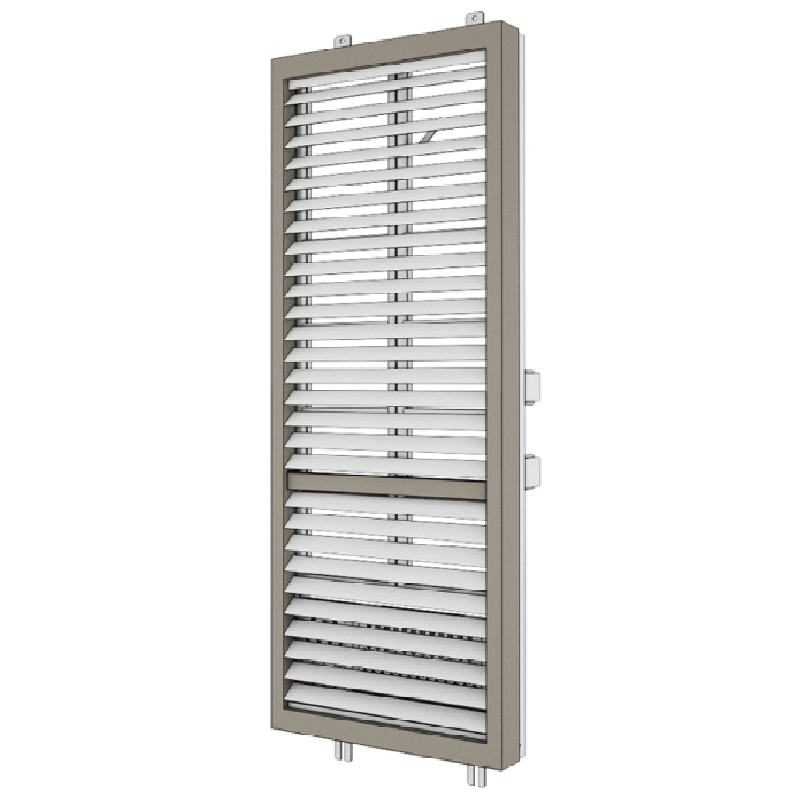

화재 피난구(실외기실 루버창 일체형) 작동 전

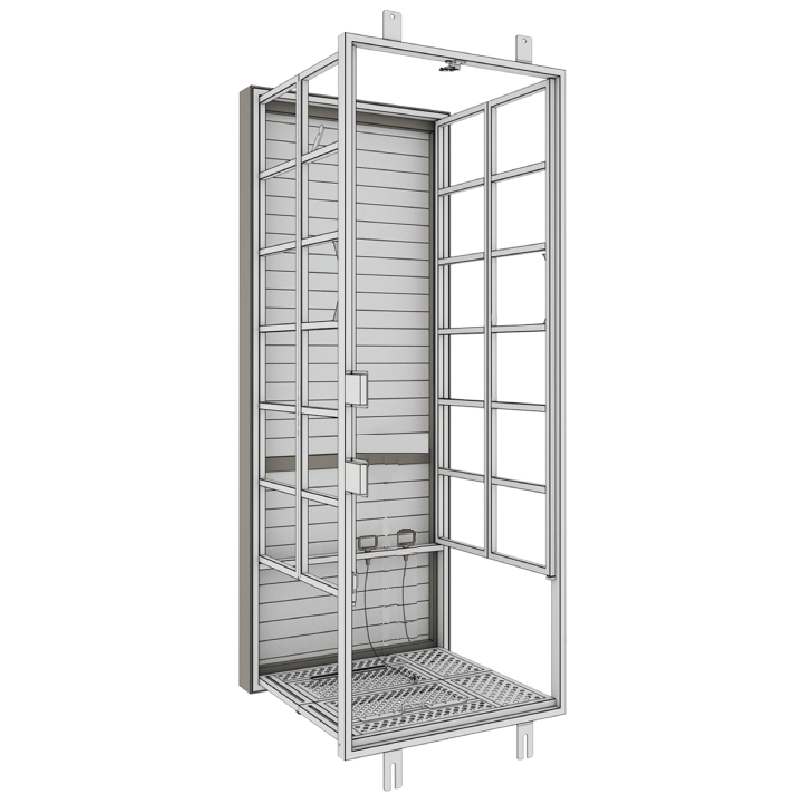

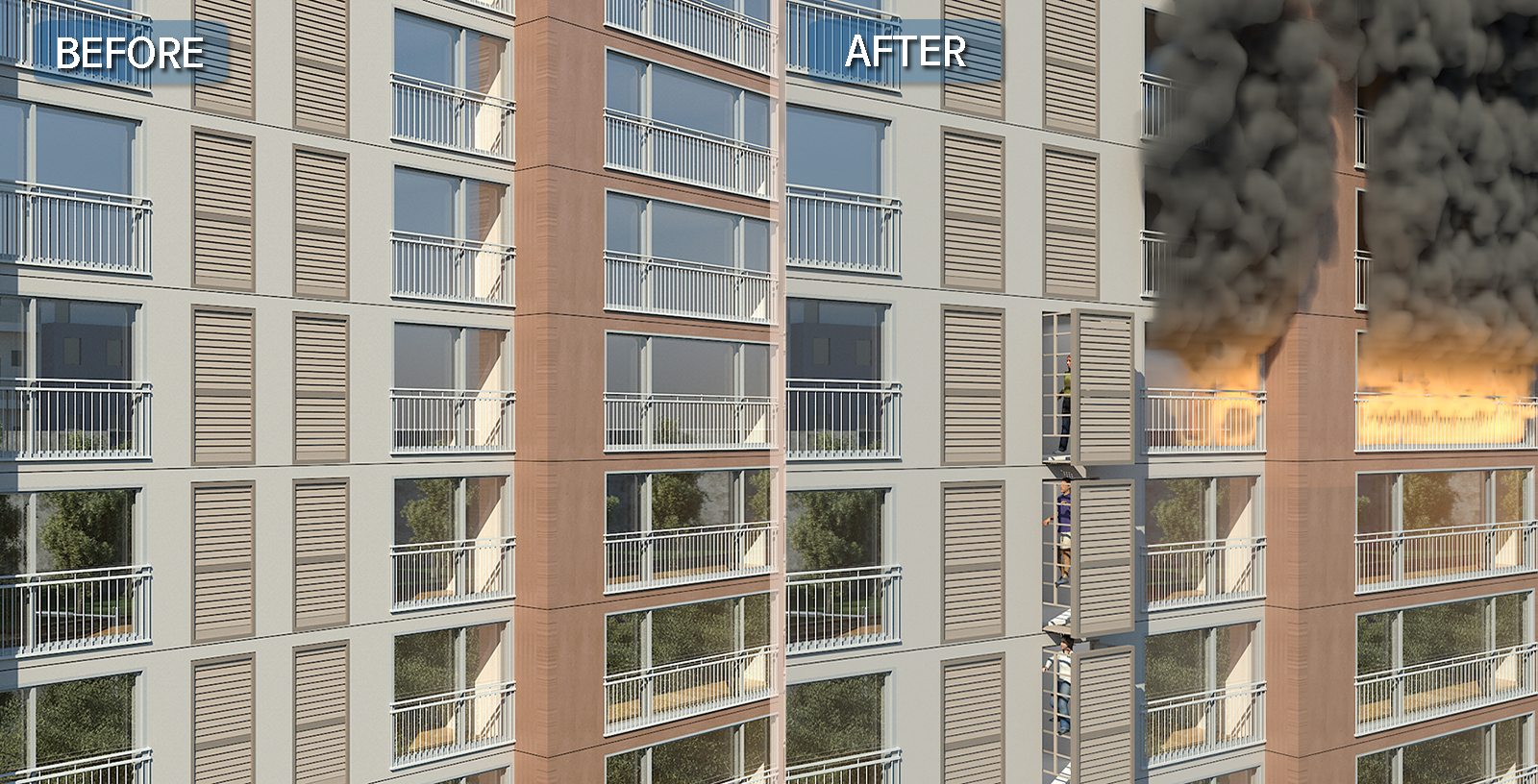

화재 피난구(실외기실 루버창 일체형) 작동 후


구 분 규 격
접힘 사이즈 900*120*2200mm (W*L*H)
펼침 사이즈 900*905*2200mm (W*L*H)
재 료 아연각관 / SUS
후처리 분체도장

사용방법

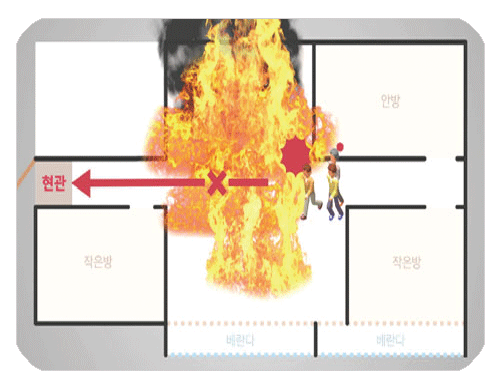

  •  1 화재 및 재난상황 발생, 현관으로 대피 불가능
  •  2화재 피난구 위치로 이동

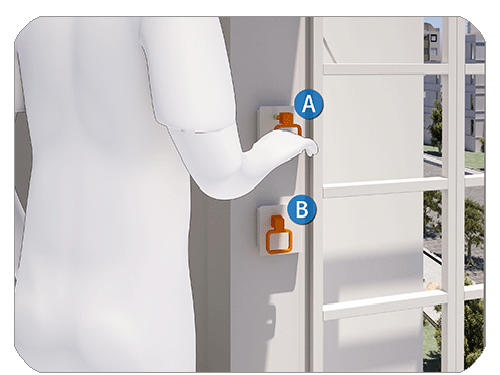

  •  3 A(해당층), B(아래층) 피난구 스위치 순서대로 작동

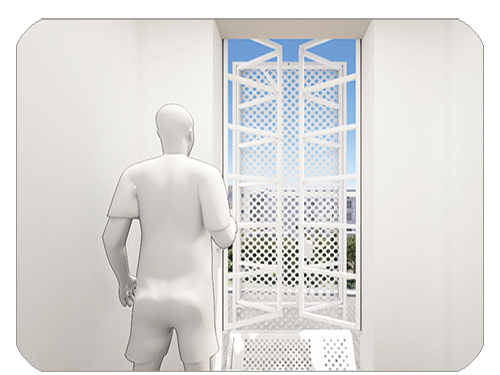

  •  4 해당층, 아래층 피난구가 완벽하게 열릴 때까지 대기
  •  5 해당층, 아래층 피난구 개방 확인
  •  6 초고층, 풍압 등 외부요인으로 인해 아래층 피난구가 완벽하게 펼쳐지지 않은 경우

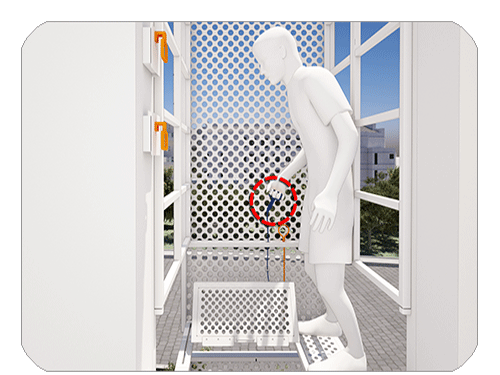

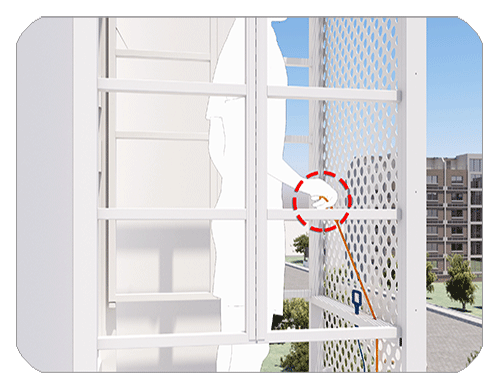

  •  7 수동 개방장치를 잡아당겨 수동으로 개방
  •  8 피난구 덮개 개방 편의장치를 잡아당겨 덮개 개방

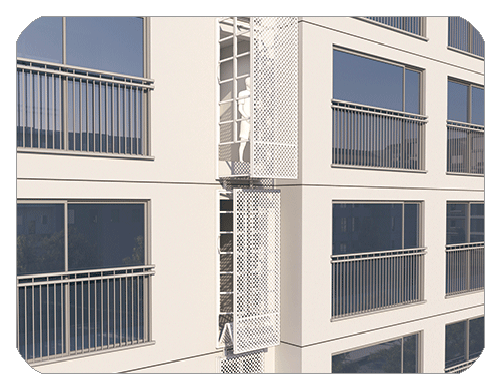

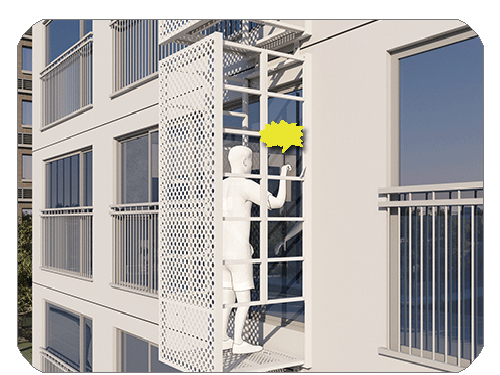

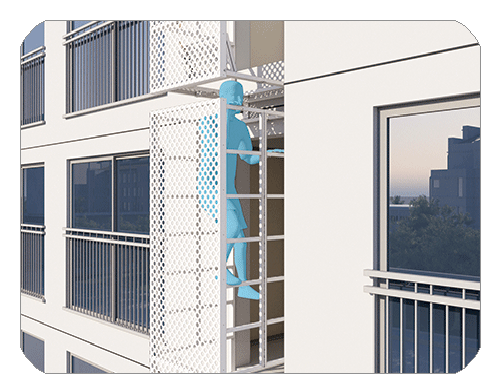

  •  9 펼쳐진 피난구를 통해 아래층으로 대피
  •  10 아래층 세대에 구조 요청(대피 성공)
  •  11 아래층으로 대피 실패 시 지상층을 향해 재이동

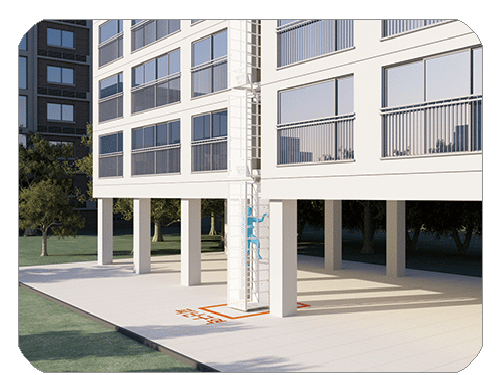

  •  12 지상으로 자력 대피

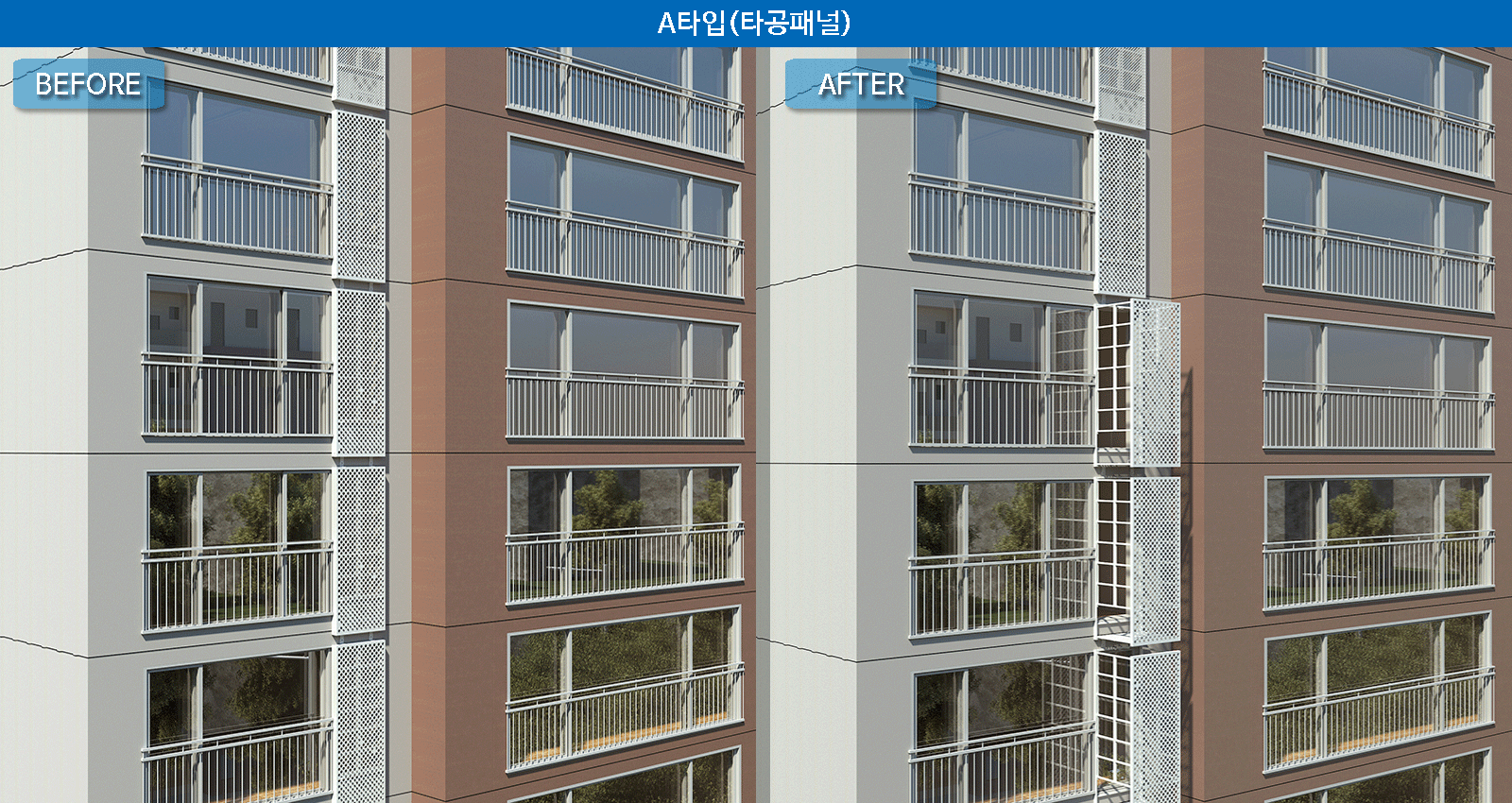

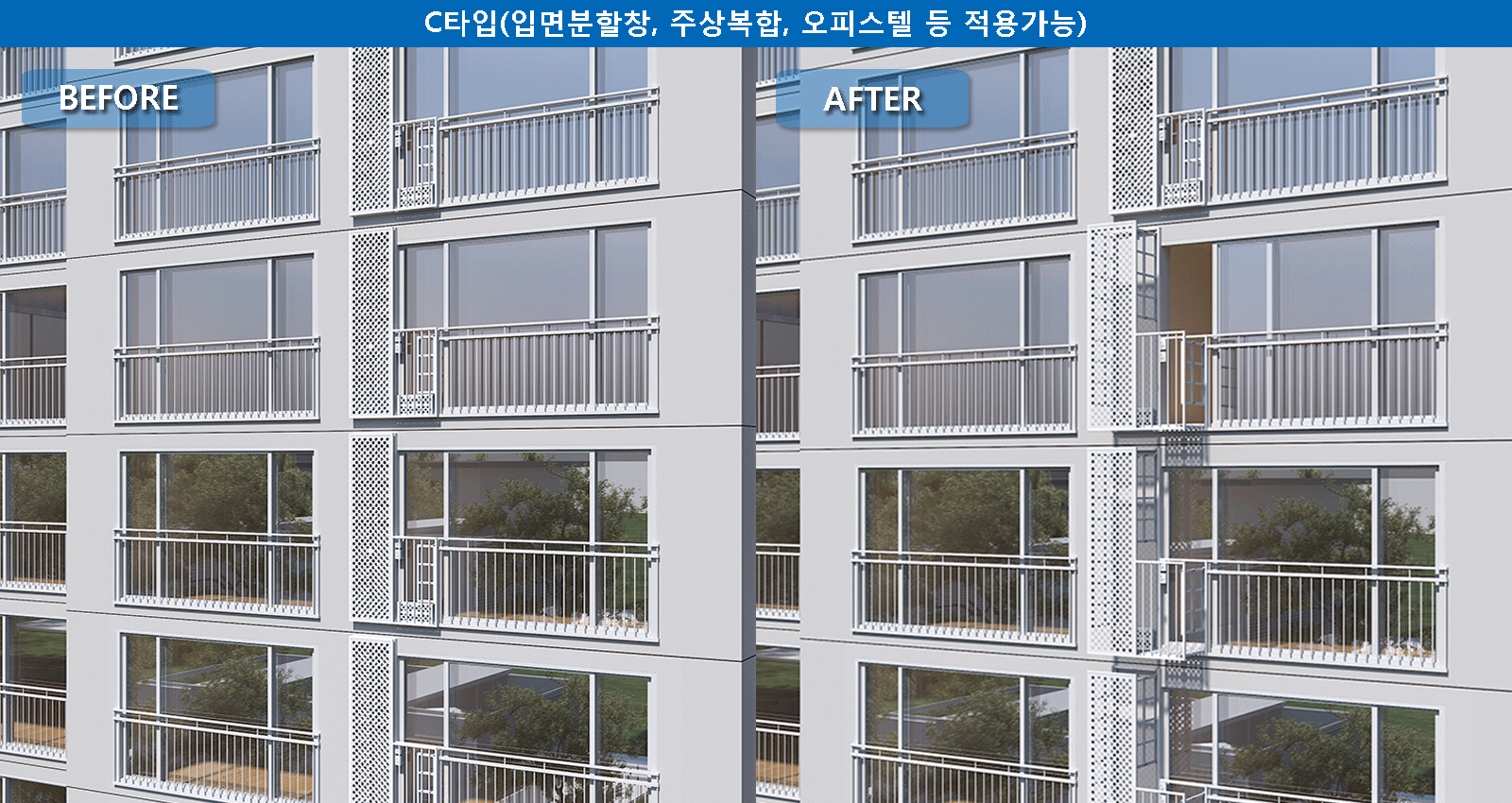

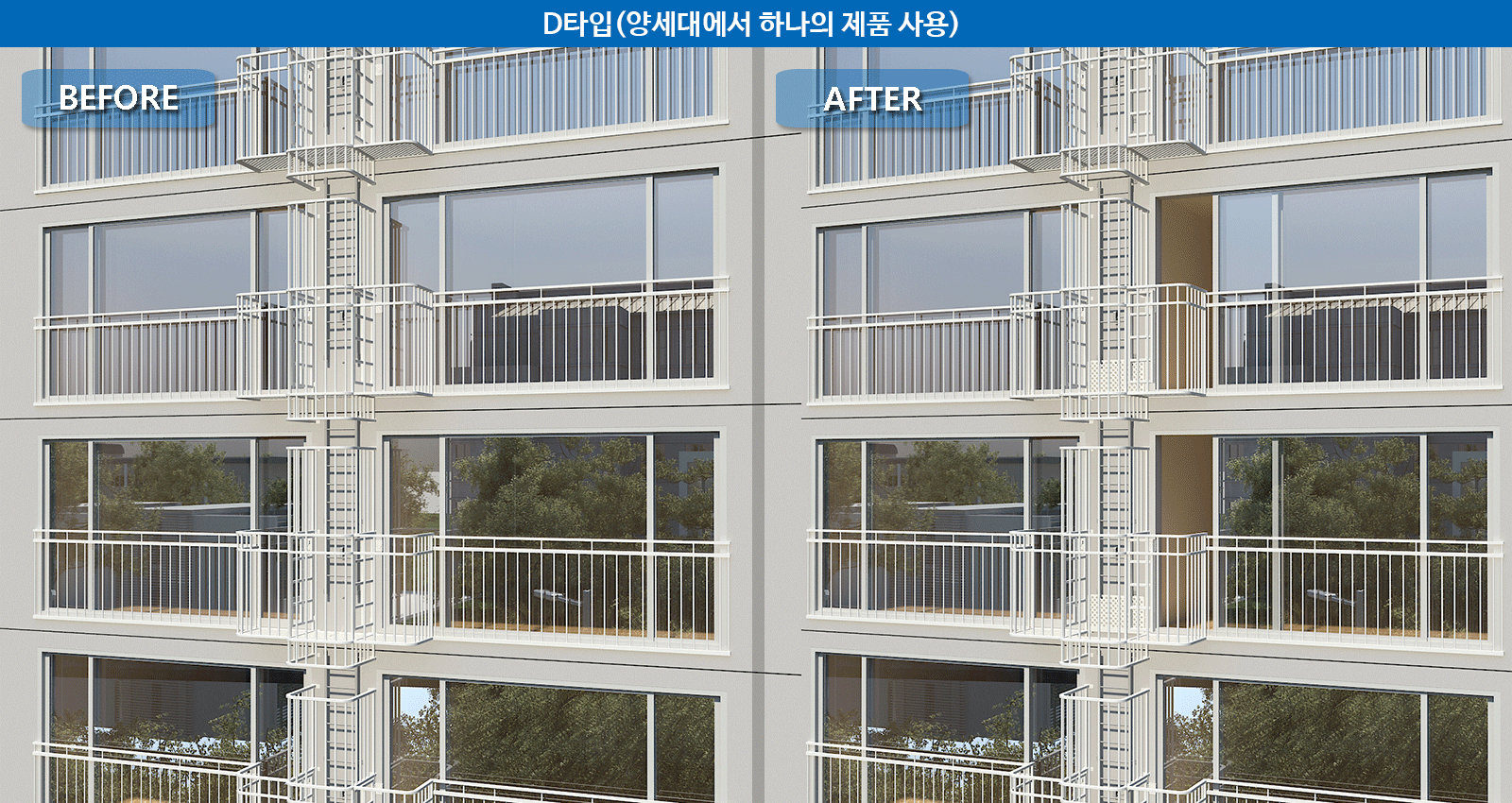

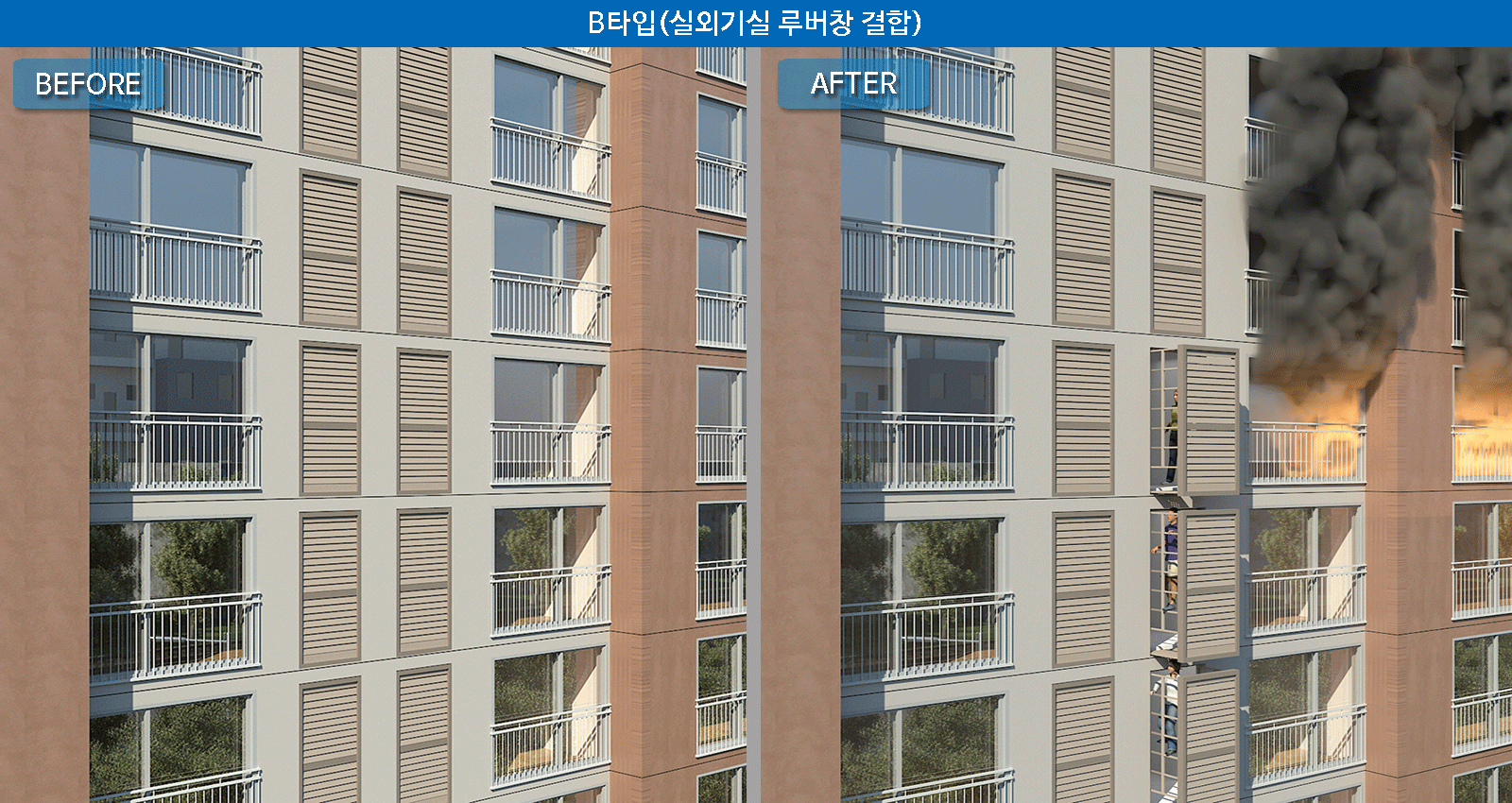

제품타입
